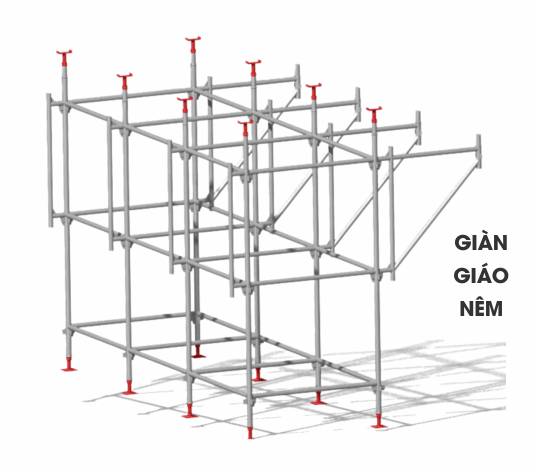

Giàn giáo nêm chống sàn là hệ thống giàn giáo được tạo thành từ các thanh giằng, chốt nêm, chân đế và đầu nêm. Thiết bị này đóng vai trò là hệ đỡ tạm thời trong quá trình đổ bê tông sàn và dầm, có khả năng điều chỉnh chiều cao linh hoạt, chịu được tải trọng từ 1 đến 5 tấn tùy loại và đáp ứng nhiều yêu cầu thi công trong xây dựng dân dụng lẫn công nghiệp.

Giàn giáo nêm chống sàn là gì? Định nghĩa và tổng quan

Giàn giáo nêm chống sàn là một loại giàn giáo hệ thống (system scaffold) sử dụng cơ chế liên kết bằng chốt nêm (wedge) để ghép nối các thanh giằng thành khung chịu lực hoàn chỉnh. Hệ giàn giáo này được thiết kế để đỡ cốp pha sàn và dầm trong giai đoạn thi công bê tông cốt thép, đảm bảo kết cấu đạt cường độ trước khi tháo dỡ.

So với giàn giáo truyền thống, giàn giáo nêm có ưu điểm vượt trội về tốc độ lắp dựng và khả năng điều chỉnh chiều cao chính xác theo từng mm. Hệ thống được sản xuất theo tiêu chuẩn thi công xây dựng, đáp ứng các yêu cầu kỹ thuật khắt khe của công trình hiện đại.

Cấu tạo chính của giàn giáo nêm chống sàn

• Thanh giằng đứng: Thanh cột chính có các lỗ liên kết định vị, kích thước phổ biến từ 1m đến 3m.
• Thanh giằng ngang: Thanh nối ngang gia cố khung, thường dài 1.2m, 1.5m hoặc 1.8m.
• Chốt nêm (wedge pin): Phụ kiện liên kết bằng cơ chế đóng chốt tạo lực ép chặt, đảm bảo khớp nối ổn định.
• Chân đế: Bộ phận tiếp xúc mặt nền, có thể điều chỉnh để san phẳng trên bề mặt gồ ghề.
• Đầu nêm (U-head): Bộ phận đặt trên đỉnh cột, dùng để đỡ dầm hoặc coppha sàn.

Ứng dụng phổ biến trong xây dựng

• Thi công đổ sàn bê tông cốt thép cho nhà dân dụng và chung cư.
• Đổ dầm sàn trong công trình công nghiệp như nhà xưởng, kho bãi.
• Làm hệ đỡ coppha trong thi công bê tông toàn khối.
• Sử dụng làm giàn giáo công tác phục vụ trát, sơn và hoàn thiện mặt ngoài công trình.
• Ứng dụng trong công trình cầu đường và hạ tầng kỹ thuật có yêu cầu chịu tải trọng lớn.

Phân loại giàn giáo nêm chống sàn phổ biến

Trên thị trường thiết bị xây dựng hiện nay, giàn giáo nêm chống sàn được phân loại theo nhiều tiêu chí khác nhau. Việc phân loại chính xác giúp nhà thầu lựa chọn đúng loại thiết bị phù hợp với đặc điểm kỹ thuật và yêu cầu thi công của từng hạng mục. Hai tiêu chí phân loại phổ biến nhất là tải trọng chịu được và chiều cao làm việc tối đa.

Bảng tổng hợp dưới đây giúp so sánh các dòng sản phẩm giàn giáo nêm theo từng tiêu chí, từ đó người dùng dễ dàng đối chiếu thông số kỹ thuật trước khi đưa ra quyết định mua hoặc thuê.

Xem thêm: Phụ kiện giàn giáo xây dựng: Đầy đủ, chất lượng, giá tốt nhất

Lợi ích của việc sử dụng giàn giáo nêm chống sàn

Giàn giáo nêm chống sàn mang lại nhiều lợi ích thiết thực cho quá trình thi công xây dựng. Từ việc đảm bảo an toàn cho đội ngũ lao động đến việc tối ưu hóa chi phí và thời gian hoàn thành dự án, hệ thống giàn giáo này đã chứng minh được hiệu quả vượt trội so với các phương pháp đỡ truyền thống như cây chống gỗ hay giàn giáo ống ren.

Dưới đây là những lợi ích nổi bật mà giàn giáo nêm chống sàn mang lại, giúp các nhà thầu và chủ đầu tư có thêm cơ sở để đánh giá và lựa chọn thiết bị phù hợp.

• Hệ thống liên kết chắc chắn bằng chốt nêm chịu được rung động và va chạm trong quá trình đổ bê tông.
• Thanh giằng thép đạt tiêu chuẩn giúp phân bổ tải trọng đều, giảm nguy cơ sập cốp pha.
• Thiết kế khung kính tăng độ ổn định không gian, hạn chế nguy cơ lật đổ.
• Có thể lắp đặt hệ thống giằng đai bổ sung cho công trình có yêu cầu an toàn cao.

Đảm bảo an toàn lao động

• Giàn giáo nêm được sản xuất từ thép chất lượng cao, qua quy trình kiểm tra nghiêm ngặt trước khi đưa vào sử dụng.
• Mỗi bộ phận đều có thông số kỹ thuật rõ ràng, giúp người thi công tính toán tải trọng chính xác.
• Hệ thống chốt nêm thiết kế chống tự tháo ra trong quá trình sử dụng, đảm bảo kết nối liên tục.
• Đầu nêm (U-head) có rãnh định vị giúp cố định dầm chính và dầm phụ chắc chắn, không bị trượt.

Tiết kiệm chi phí và thời gian thi công

• Thiết kế modun cho phép lắp dựng nhanh chóng, giảm đáng kể chi phí nhân công so với giàn giáo ống ren.
• Thời gian thi công lắp đặt giảm từ 30% đến 50% nhờ cơ chế liên kết bằng chốt nêm thay vì bu lông.
• Hệ thống có thể tái sử dụng nhiều lần trong các công trình khác nhau, giảm chi phí đầu tư dài hạn.
• Khả năng điều chỉnh chiều cao linh hoạt giúp giảm thiểu số lượng phụ kiện cần trang bị.

Xem thêm: Dịch Vụ Cho Thuê Giàn Giáo Uy Tín Giá Tốt Tại TPHCM

Hướng dẫn lắp đặt và sử dụng giàn giáo nêm chống sàn

Quy trình lắp đặt giàn giáo nêm chống sàn đúng cách là yếu tố then chốt quyết định đến độ an toàn và hiệu quả thi công. Dưới đây là hướng dẫn chi tiết các bước lắp dựng cơ bản, phù hợp với đa số công trình xây dựng dân dụng và công nghiệp. Trước khi tiến hành, cần đảm bảo đội ngũ thi công đã được huấn luyện an toàn lao động và nắm vững quy trình kỹ thuật.

Việc tuân thủ đúng trình tự lắp đặt không chỉ đảm bảo sự ổn định của hệ thống mà còn giúp phát hiện sớm các khuyết tật của thiết bị trước khi đưa vào sử dụng chịu tải.

Bước 1: Chuẩn bị mặt bằng và kiểm tra thiết bị

Trước khi lắp dựng, mặt bằng thi công cần được san bằng và sạch sẽ, loại bỏ các vật liệu thừa có thể gây cản trở. Bề mặt nền phải đủ cứng và phẳng để đặt chân đế, tránh tình trạng lún hoặc nghiêng trong quá trình sử dụng. Nếu mặt bằng không phẳng, cần sử dụng ván gỗ hoặc bê tông lót để gia cố.

Đồng thời, tiến hành kiểm tra từng bộ phận giàn giáo: thanh giằng, chốt nêm, chân đế, đầu nêm. Phát hiện và loại bỏ các chi tiết bị cong vênh, nứt gãy, han gỉ nặng hoặc biến dạng. Chỉ sử dụng các phụ kiện đạt chuẩn, có nguồn gốc rõ ràng từ nhà cung cấp uy tín.

Bước 2: Lắp ráp và điều chỉnh độ cao nêm

Bắt đầu lắp đặt từ hàng cột biên trước, đặt chân đế và cắm thanh giằng đứng vào các vị trí đã được định vị sẵn trên chân đế. Lắp thanh giằng ngang ở mỗi tầng nêm theo thiết kế, sử dụng chốt nêm để cố định bằng cách đóng chốt vuông góc với mặt liên kết. Lực đóng vừa đủ để chốt nằm chặt trong rãnh, không nên đóng quá mạnh gây biến dạng.

Sau khi hoàn thành khung cơ bản, tiến hành điều chỉnh độ cao bằng cách xoay chốt nêm để nâng hoặc hạ thanh giằng đứng đến vị trí mong muốn. Kiểm tra độ cao tại nhiều điểm để đảm bảo mặt phẳng đỡ sàn đạt cao độ thiết kế. Đặt đầu nêm (U-head) lên đỉnh các cột đứng, đảm bảo rãnh định vị hướng lên trên để đỡ dầm hoặc coppha.

Bước 3: Kiểm tra độ ổn định và an toàn trước khi sử dụng

• Kiểm tra từng chốt nêm đã được đóng chặt và không bị nghiêng lệch khỏi vị trí thiết kế.
• Đảm bảo tất cả các mối liên kết ngang và chéo đều được lắp đặt đầy đủ theo đúng sơ đồ thiết kế.
• Kiểm tra độ thẳng đứng của các cột giàn giáo bằng thước thợ hoặc dây dọi, sai số cho phép không quá 1/500 chiều cao.
• Xác nhận chân đế tiếp xúc hoàn toàn với mặt nền, không có khe hở có thể gây lún khi chịu tải.
• Lắp đặt hệ giằng neo gió và giằng giằng đai ở các tầng cần thiết để tăng cường ổn định.
• Lập biên bản nghiệm thu kỹ thuật trước khi đổ bê tông, có chữ ký của cán bộ kỹ thuật và giám sát an toàn.
