Giàn giáo nêm chống sàn là giải pháp kỹ thuật chịu tải trực tiếp để nâng đỡ kết cấu bê tông trong quá trình thi công. Với tư cách là đơn vị chuyên sản xuất và cho thuê vật tư xây dựng, Công ty TNHH SX-DV-TM Thiết bị và Xây dựng Sunny sẽ tổng hợp chi tiết cấu tạo và nguyên lý hoạt động của hệ thống này dưới đây.

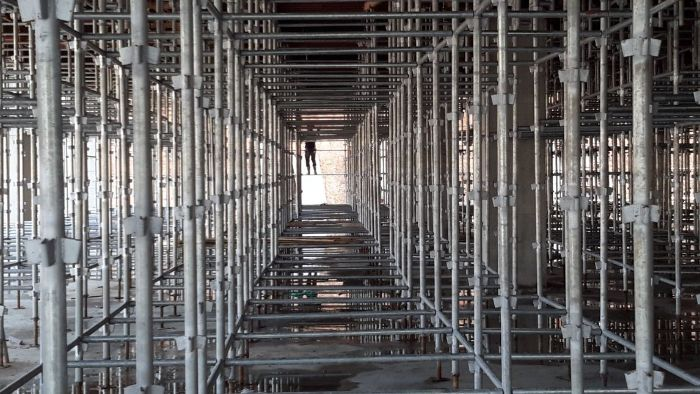

Giàn giáo nêm chống sàn là gì?
Giàn giáo nêm (hay còn được gọi là giàn giáo Vietform) là hệ thống thiết bị chống đỡ được liên kết với nhau bằng các chốt nêm và tai nêm thay vì sử dụng bulong hay kẹp khóa. Chức năng chính của giàn giáo nêm là tạo ra một hệ khung chống đỡ vững chắc để giữ ổn định cốp pha sàn và cốp pha dầm trong suốt quá trình đổ và chờ bê tông đông cứng.
Cấu tạo của hệ giàn giáo nêm
Hệ thống giàn giáo nêm được lắp ráp từ các bộ phận bằng thép mạ kẽm hoặc sơn tĩnh điện, bao gồm:
- Cây chống đứng: Là bộ phận chịu lực nén chính, được hàn các cụm tai nêm (bass nêm) dọc theo thân ống với khoảng cách đều nhau.
- Thanh giằng ngang: Có hàn hai chốt nêm ở hai đầu, dùng để lắp ghép với cụm tai nêm trên cây chống đứng, giúp giữ ổn định khoảng cách và chống xô lệch.
- Chống đà và chống consol: Các bộ phận hỗ trợ chịu tải cho khu vực dầm đà và các kết cấu vươn ra ngoài (ban công, mái sảnh).
- Kích tăng (Kích U, kích bằng): Lắp ở đỉnh và đáy cây chống đứng để điều chỉnh chiều cao hệ chống cho khớp với cao độ thiết kế của sàn bê tông.
Nguyên lý chịu lực
Hệ giàn giáo nêm hoạt động dựa trên nguyên lý phân tán lực dọc trục. Khi có tải trọng từ sàn bê tông cốt thép đè xuống, lực sẽ truyền từ bề mặt cốp pha qua kích U, đi thẳng vào các cây chống đứng.
Lúc này, các thanh giằng ngang kết nối qua chốt nêm có nhiệm vụ khóa chặt hệ thống thành một khối không gian ba chiều tĩnh. Nhờ liên kết chốt nêm khít chặt, hệ thống triệt tiêu được các lực rung lắc và lực xô lệch ngang, đảm bảo lực nén được truyền thẳng đứng xuống nền móng công trình một cách an toàn nhất.
Ứng dụng thực tế
Với khả năng chịu tải trọng lớn và tháo lắp nhanh, giàn giáo nêm được ứng dụng chủ yếu trong:
- Chống đỡ sàn, dầm cho các công trình có diện tích sàn lớn như nhà xưởng công nghiệp, trung tâm thương mại.
- Thi công kết cấu bê tông tầng hầm, vách, cột tại các tòa nhà chung cư, cao ốc.
- Sử dụng làm hệ chống đỡ cho các dự án hạ tầng giao thông như gầm cầu, hầm chui.
Tóm tắt cấu tạo và đặc tính hệ giàn giáo nêm
| Hạng mục phân tích | Nội dung kỹ thuật tối giản |
|---|---|
| Cấu tạo cốt lõi | Cây chống đứng (chịu lực nén); thanh giằng ngang (chống xô lệch); chống đà/vươn ra ngoài; kích tăng điều chỉnh độ cao. |
| Nguyên lý cơ học | Phân tán lực dọc trục; truyền tải từ cốp pha qua kích vào cây chống; chốt nêm khóa chặt triệt tiêu lực rung lắc ngang. |
| Ứng dụng tiêu biểu | Công trình sàn lớn (nhà xưởng, trung tâm thương mại); kết cấu tầng hầm, vách cột; dự án hạ tầng (gầm cầu, hầm chui). |
Kết luận
Giàn giáo nêm chống sàn là một hệ thống kết cấu cơ khí đơn giản nhưng có khả năng chịu tải và độ ổn định cao, đáp ứng tốt yêu cầu an toàn thi công. Việc hiểu rõ cấu tạo và nguyên lý chịu lực giúp nhà thầu triển khai lắp ráp chính xác và hiệu quả. Nếu doanh nghiệp của bạn đang cần tư vấn, mua hoặc thuê hệ giàn giáo nêm đạt chuẩn, hãy liên hệ ngay với Thiết bị và Xây dựng Sunny qua số 0909.798.111 để được hỗ trợ kỹ thuật chi tiết.
