Bản vẽ giàn giáo ringlock chống sàn là tài liệu then chốt giúp kỹ sư và nhà thầu lắp đặt hệ thống chắc chắn, tránh tai nạn sập đổ thường gặp ở công trình cao tầng. Với kinh nghiệm hơn 10 năm cung cấp thiết bị xây dựng, SUNNY hiểu rõ nỗi lo về an toàn và chi phí của các chủ đầu tư. Bài viết hướng dẫn chi tiết từ cấu tạo đến tính toán, giúp bạn thiết kế bản vẽ chính xác, tối ưu tải trọng sàn bê tông lên đến hàng tấn.
Bản vẽ giàn giáo ringlock chống sàn bao gồm sơ đồ cột đứng, thanh ngang, vòng khóa rosette và bố trí chống sàn, đảm bảo khoảng cách trụ dưới 2m để chịu tải an toàn theo TCVN 5308.
Tầm quan trọng của bản vẽ giàn giáo ringlock chống sàn chính xác
Bản vẽ chính xác giúp giảm 70% rủi ro sập giàn giáo bằng cách quy định rõ vị trí lắp đặt và tải trọng phân bố.
Theo kinh nghiệm thực tế tại các công trình TPHCM, bản vẽ kém chất lượng thường dẫn đến điều chỉnh tại chỗ, tăng chi phí 20-30%.
Nó còn đảm bảo tuân thủ quy định, tránh phạt hành chính từ Sở Xây dựng.
Lý do bản vẽ chất lượng giúp đảm bảo an toàn công trình
Bản vẽ chi tiết xác định điểm chịu lực chính, giảm nguy cơ lệch trục gây sập đổ.
Một lỗi phổ biến là bỏ qua giằng chéo, dẫn đến rung lắc khi đổ bê tông – bản vẽ tốt khắc phục hoàn toàn.
Ví dụ, tại dự án chung cư 20 tầng, bản vẽ ringlock giúp chịu tải 5 tấn/m² mà không sự cố.
Tiêu chuẩn thiết kế theo quy định Việt Nam và quốc tế
- TCVN 5308:1991 - Quy phạm thi công và nghiệm thu giàn giáo.
- TCVN 5575:2012 - Kết cấu thép thông dụng.
- EN 12810-1:2004 - Giàn giáo đĩa châu Âu (ringlock chuẩn).

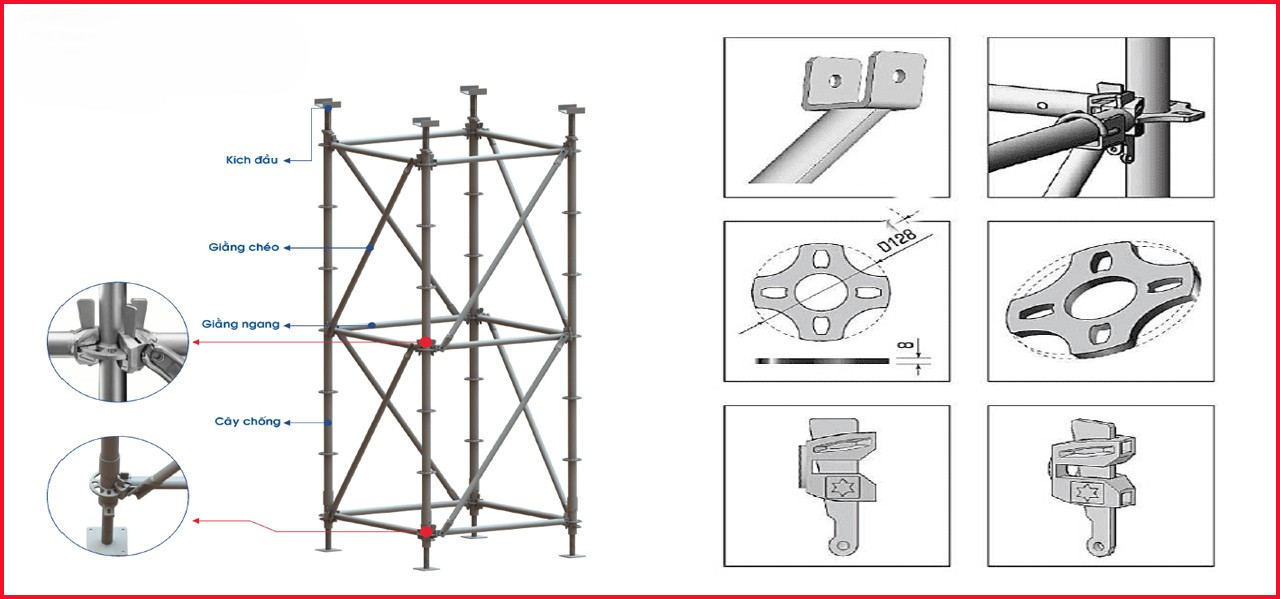

Cấu tạo chi tiết các bộ phận trong bản vẽ giàn giáo ringlock chống sàn

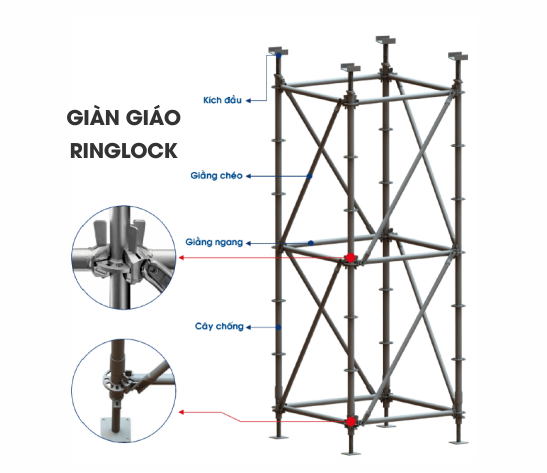

Bản vẽ ringlock chống sàn thể hiện rõ cột đứng với vòng rosette 8 lỗ, thanh ngang khóa chốt và mâm sàn thao tác.
Xem thêm: Các sản phẩm có tại Sunny
Hệ thống này linh hoạt, dễ điều chỉnh chiều cao từ 1-3m theo dữ liệu SUNNY.
Chuyển sang hướng dẫn thiết kế để tính toán cụ thể.
Các thành phần chính: Cột, thanh ngang, vòng ringlock
- Cột đứng: Φ48.3mm, dày 3.2mm, chiều dài 0.5-3m.
- Thanh ngang: Khóa rosette 360°, dài 0.73m, 1.07m, 1.57m, 2.57m.
- Vòng ringlock: 8 lỗ trên, 4 lỗ dưới, chịu lực xoay 10kN.
Sơ đồ lắp ráp và chống sàn cho các loại công trình
Sơ đồ bố trí lưới vuông 1.5x1.5m cho sàn bê tông, với chân kích lót tấm gỗ tránh lún.

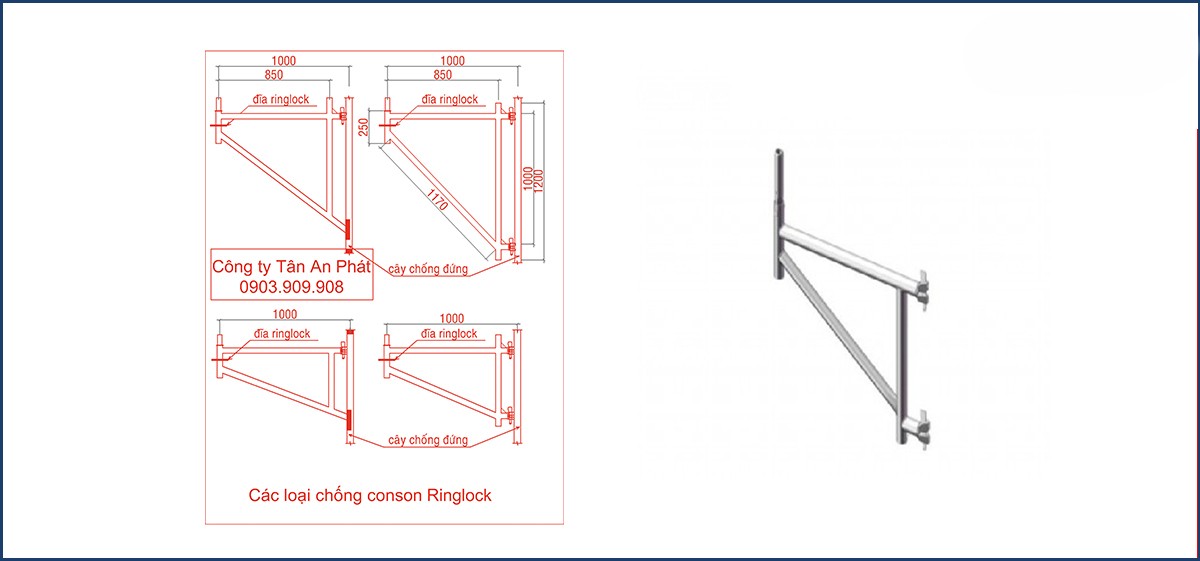

Đối với cao tầng, thêm console ringlock chống đà vượt nhịp 1.3m.
Bảng phân loại kích thước phổ biến
| Thành phần | Kích thước tiêu chuẩn (mm) | Trọng lượng (kg) |
|---|---|---|
| Cột đứng | 1000-3000 | 12-25 |
| Thanh ngang ngắn | 730 | 6.3 |
| Thanh ngang dài | 2570 | 12.5 |
| Mâm sàn | 1300x240 | 20 |
Hướng dẫn thiết kế và tính toán tải trọng bản vẽ giàn giáo ringlock
Thiết kế bắt đầu từ khảo sát địa hình, tính tải sống + tải chết sàn, rồi vẽ CAD theo khoảng cách trụ tối đa 2m.
Xem thêm: Đa dạng các cây chống
Công thức cơ bản: Tải trọng = (Tải sàn x diện tích) / Số trụ, đảm bảo < 4kN/trụ.
Tiếp theo là bảng giá để ước lượng chi phí.
Các bước thiết kế bản vẽ từ A đến Z
- Khảo sát hiện trường và đo đạc độ cao sàn.
- Tính toán tải trọng theo TCVN 2737:1995.
- Vẽ sơ đồ 2D/3D bằng AutoCAD hoặc Revit.
- Kiểm tra và phê duyệt bởi kỹ sư kết cấu.
Công thức tính toán tải trọng chống sàn
Tải trọng trụ = (Tải sàn kN/m² x nhịp ngang x nhịp dọc) / 1000.
Ví dụ: Sàn 5kN/m², nhịp 1.5x1.5m → 11.25kN/trụ, chọn cột ringlock Φ48 chịu 20kN an toàn.
Luôn nhân hệ số an toàn 1.5 theo tiêu chuẩn.
Bảng giá bản vẽ giàn giáo ringlock chống sàn mới nhất 2023
Giá bản vẽ dao động 5-15 triệu đồng tùy diện tích và độ phức tạp, chưa bao gồm thi công.
Liên hệ SUNNY để báo giá chính xác theo dự án.
| Diện tích sàn (m²) | Giá bản vẽ (triệu đ) | Ghi chú |
|---|---|---|
| Dưới 500 | 5-8 | Cơ bản |
| 500-2000 | 8-12 | Trung bình |
| Trên 2000 | 12-15+ | Phức tạp, cao tầng |
Yếu tố ảnh hưởng đến giá thành bản vẽ
- Diện tích sàn và số tầng.
- Độ cao vượt 10m cần tính gió.
- Tùy chỉnh phụ kiện như console.
So sánh giá với các loại giàn giáo khác
| Loại | Giá/m² (đ) | Ưu điểm |
|---|---|---|
| Ringlock | Liên hệ (cao cấp) | Linh hoạt, nhanh lắp |
| Nêm | Thấp hơn 20% | Chống sàn tốt |
| Khung H | Thấp nhất | Cơ bản |
Hướng dẫn đặt hàng và tải bản vẽ giàn giáo ringlock chống sàn
Đặt hàng qua hotline SUNNY trong 24h nhận báo giá và bản vẽ mẫu.
Dịch vụ hỗ trợ chỉnh sửa miễn phí theo yêu cầu dự án.
Quy trình đặt hàng nhanh chóng trong 24h
- Gọi 0971 805 757 gửi thông số dự án.
- Nhận bản vẽ sơ bộ và báo giá.
- Xác nhận đặt hàng, giao file CAD.
- Hỗ trợ lắp đặt nếu cần.
Dịch vụ hỗ trợ hậu mãi và tùy chỉnh miễn phí
SUNNY cam kết chỉnh sửa bản vẽ 2 lần miễn phí nếu thay đổi tải trọng.
Bảo hành tư vấn kỹ thuật 12 tháng.
Câu Hỏi Thường Gặp
Giàn giáo ringlock có tốt cho chống sàn không?
Có, ringlock chịu tải lớn nhờ khóa rosette chắc chắn, phù hợp sàn cao tầng. Theo SUNNY, lắp nhanh gấp 2 lần nêm truyền thống.
Nên dùng ringlock hay giàn giáo nêm chống sàn?
Ringlock linh hoạt hơn cho công trình phức tạp, nêm tiết kiệm cho sàn đơn giản. Chọn theo tải trọng và ngân sách.
Kích thước tiêu chuẩn giàn giáo ringlock là bao nhiêu?
Cột từ 1-3m, thanh ngang 0.73-2.57m. Khoảng cách trụ tối đa 2m theo hướng dẫn SUNNY.
Làm sao tải bản vẽ giàn giáo ringlock?
Liên hệ SUNNY qua website để nhận file mẫu miễn phí, tùy chỉnh theo dự án.
